M@X 考核题【@ 题】—— 磁悬浮装置

简介

磁悬浮技术，简称EML技术或EMS技术，是指利用磁力克服重力使物体悬浮的一种技术。磁悬浮技术实现形式比较多，主要可以分为系统自稳的被动悬浮和系统不能自稳的主动悬浮等

任务要求

一、任务

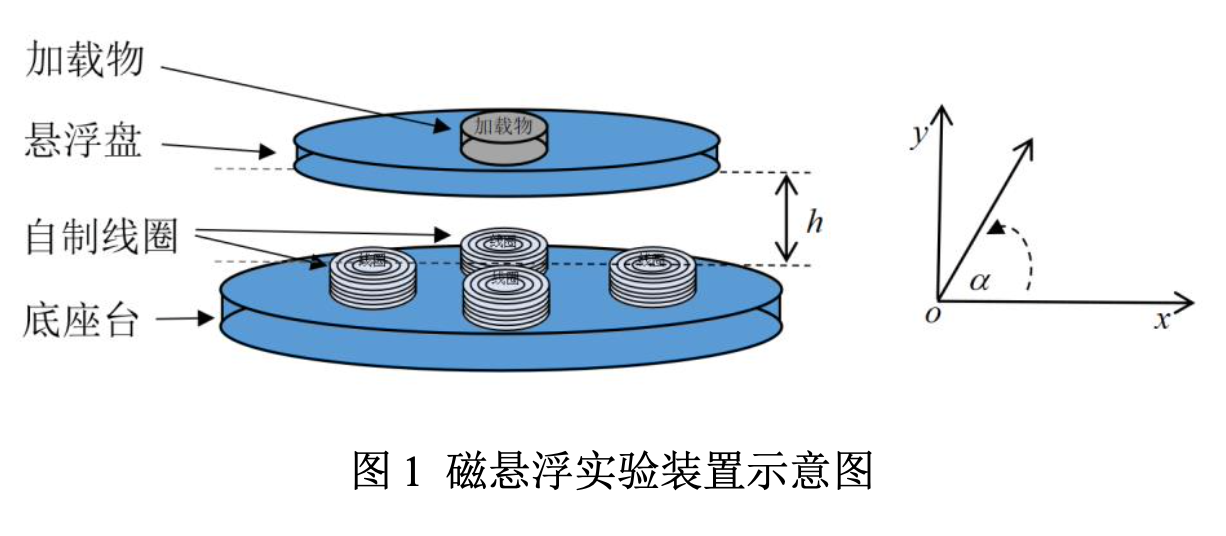

设计并制作一套磁悬浮实验装置，由底座台和悬浮盘构成，在实验装置启动后悬浮盘悬浮，并可以完成一定的动作，如图 1 所示。要求底座台不得安装永磁体，为底座台提供的电源电压不大于30 V/DC，底座台外形尺寸最大值不得超过18 cm。悬浮盘为无源系统，不得加装电池，也不得外接电线，悬浮盘的直径 不超过10 cm。

二、要求

（1）悬浮盘能够悬浮超过2秒，悬浮高度h大于1 cm。【难度：⭐⭐】

（2）悬浮盘能够稳定浮，悬浮高度h不小于2 cm，且稳定时间在 10 秒以上。【难度：⭐⭐⭐】

（3）悬浮盘稳定悬浮的状态下，在悬浮盘中心处放置重量约20克加载物体悬浮盘可以稳定悬浮10秒以上。【难度：⭐⭐⭐】

（4）可以数字设定悬浮盘悬浮高度，可调整悬浮高度范围不小于2 cm，可调整精度不小于0.2 cm，稳定时间在 10 秒以上。【难度：⭐⭐⭐⭐⭐】

（5）处于悬浮稳定状态后，底座台和悬浮盘可以手动整体倾斜，倾斜角度越大越好。【难度：⭐⭐⭐⭐】
